除6E、6S、6U，五代卡表，其他六代卡均支持。

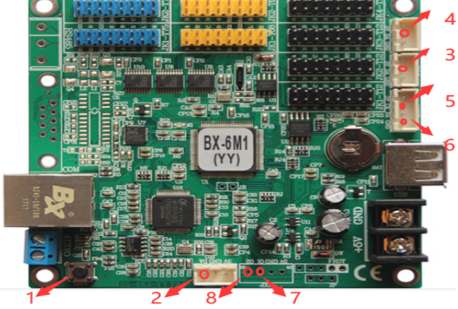

下图以 6M1-YY 为例

1. Test（下文称 Test）

2. REMOTE 的 DA（下文称 REMOTE）

3. HUMI 的 DA（下文称 HUMI）

4. TEMP 的 DA（下文称 TEMP）

5. LIGHT 的 CK（下文称 LIGHT CK）

6. LIGHT 的 DA（下文称 LIGHT DT）

7. EXP 的 01（下文称 EXP1）

8. EXP 的 02（下文称 EXP2）

一、电平触发

1）单一逻辑

在单一逻辑节造节造中，只允许一个管脚电平为关合信号。

若是把所有管脚配置成表部开关选节目，如图：

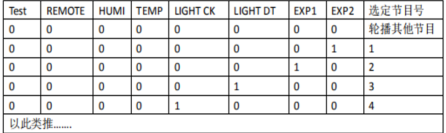

那么节造器逻辑为

表格中 1 代表关合信号，0 代表开路信号

*在没有管脚选中的状态，旧版本黑屏处置，新版本批改为轮播其他节目

2）组合逻辑节造

在组合逻辑节造节造中，允很多个管脚电平为关合信号

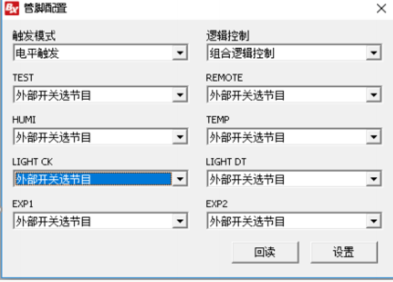

若是把所有管脚配置成表部开关选节目，如图

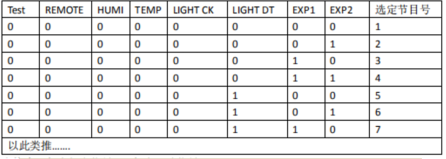

那么节造逻辑为

表格中 1 代表关合信号，0 代表开路信号

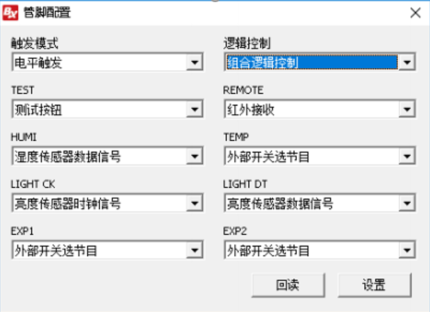

若是我们只使用 TEMP 管脚和 EXP1 和 EXP2，如下图

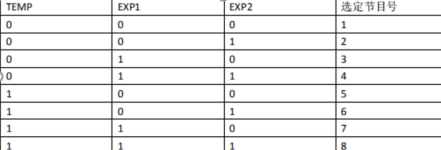

那么节造逻辑为

表格中 1 表关合信号，0 表开路信号

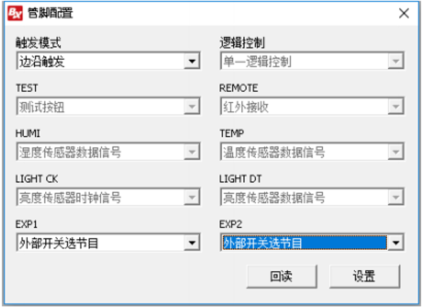

二、边缘触发

边缘触发只对 EXP1 和 EXP2 有效，其中 EXP1 是上一个节目，EXP2 是下一个节目。（分歧型号节造卡可能 EXP1 是下一个节目，EXP2 是上一个节目）。其中上升沿有效，也就是，统一个管脚吓仔一次关合信号，距离功夫大于 20ms 后开路信号，并且开路信号维持 20ms以上，暗示选中一次。

当前播放最大节目号，再切换下一个节目，会切换到最幼的节目号。当前播放最幼节目号，再切换上一个节目，会切换到最大的节目号

例如，当前播放节目 6。

1、EXP1 管脚吓仔一次关合信号，距离功夫大于 20ms 后是开路信号，并且开路信号维持 20ms 以上，节造卡切换到节目 7。

2、EXP2 管脚吓仔一次关合信号，距离功夫大于 20ms 后是开路信号，并且开路信号维持 20ms 以上，节造卡切换到节目 5
